Ketas Vedruvirnad vedruga{0}}rakendatud ketaspiduri ajamile
Ketasvedrusid, mida nimetatakse ka Belleville'i seibideks, kasutatakse peamiselt hüdraulilistes või pneumaatilistes pidurisadulate ketaspidurites, et tagada piduri kinnitusjõud kraanades, kaevandustes, konveierisüsteemides ja tootmises, kus võimsuse kadumisel on vaja automaatset haardumist.
Pidurisadulad kasutavad ketasvedrude virnasid, et tekitada jõudu, mis seejärel vabastatakse õhu või hüdraulilise rõhu toimel.

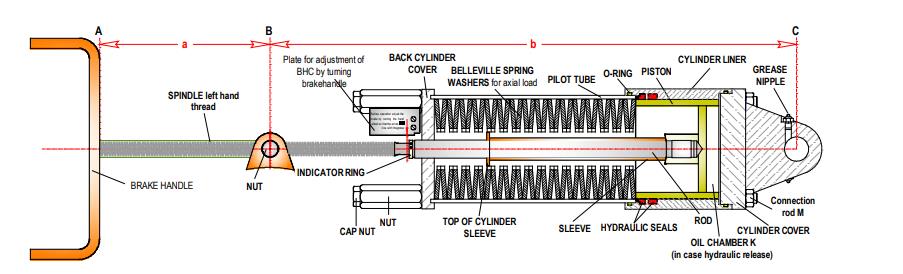

Joonisel 1 on skemaatiliselt kujutatud vedruga{1}}rakendatavat ribapidurit, mis on moodustatud ketasvedrudest või Belleville'i seibidest, kus olenevalt käsitsi või hüdraulilisest vabastamisest nihutatakse neid kokku suruvat kolbi aksiaalselt kas piduri käepidet keerates või vastavalt õlikambrile mõjuva hüdraulilise rõhu toimel.
Piduri vabastamiseks, kui vint on sisse lülitatud, surub operaator vedru veelgi vastu kolvi, keerates piduri käepidet vastupäeva.
Vabastatud olekust piduri rakendamiseks keerab operaator piduri käepidet päripäeva.
Joonis 1. Vedru{1}}pidur (ketasvedru või Belleville'i seibid).
|
Joonis 2 Hüdrauliline vedru{1}}rakendatud ketaspidur (ketasvedru või Belleville'i seibid) |
Joonisel 2 on kujutatud hüdraulilise vedruga-rakendatud ketaspiduri sadul. Pidurdusjõu annab Belleville'i seibid või ketasvedrud. Belleville'i seibid on võimelised salvestama tohutut jõudu. Kui pidur on surve all, liigub kolb Belleville'i vedruseibide korstnad kokku surudes, vabastades seega ketta. |
|
|
Saadaval materjal: ● Süsinikteras: 51CrV4 (1,8159 / 6150) ●SUS300 seeria roostevaba teras: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ●Sademega kõvenev roostevaba teras: 17-7PH roostevaba teras (1,4568) ● Termiliselt stabiilne roostevaba teras: X22CrMoV12 1 (1,4923) ● Kõrge temperatuuriga roostevaba teras: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969) |
